ITABAR流量計（ピトー菅）
ピトー管の測定原理は、差圧の理論に基づいています。 ガス、液体、蒸気の流れを監視するための、低い設置コストと運用コストと優れた信頼性を兼ね備えた、シンプルでありながら効果的な測定方法です。 プロセス接続は、ねじまたはフランジを付けることができます。 イントラオートメーションでは、ラインサイズと流量に応じて異なるセンサを選択できます。 WinFlow計算ソフトウェアは、センサーサイズの決定に適用されます。
蒸気の流れ
Itabar蒸気流量センサは、最高650°Cの温度と400バールの圧力の環境で動作するように設計されています。 お客様の要件に合わせて、さまざまなデザインと材料を選択できます。
-
ITABAR・イブラドシリーズ
スレッド化プロセス接続
PN16-PN40-150ポンド-300ポンド
DN40-DN800 11/2"-32"
センサーサイズ:20/25/35
最高温度: 450°C / 842F
オプションとしてのサポートを終了する
凝縮ポット
センサー材料: AISI 316Ti -

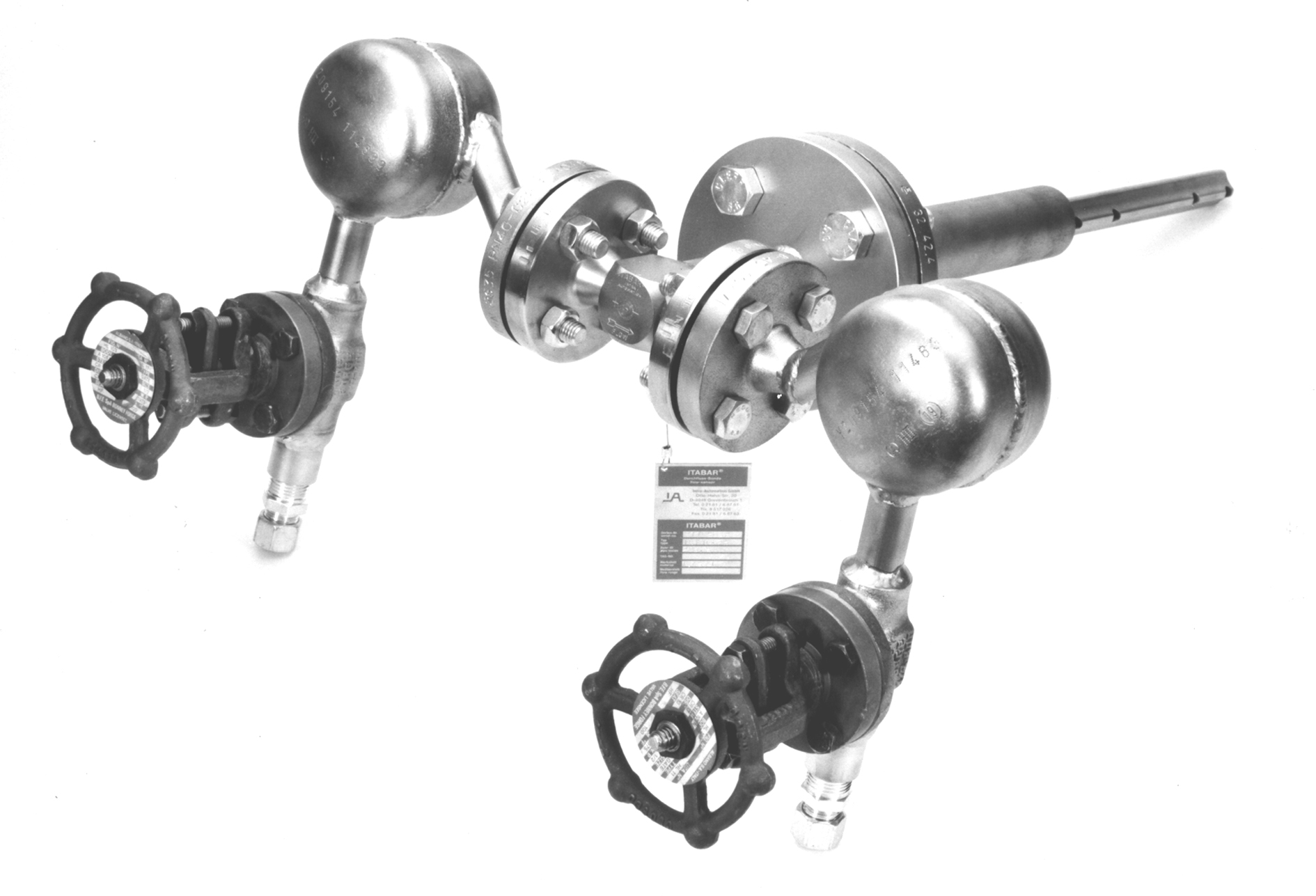

ITABAR IBFDシリーズ
フランジ付きプロセス接続
PN16-PN400 150ポンド-2500ポンド
DN40-DN1000 11/2"-32"
センサーサイズ:20/25/35
最高温度: 450°C / 842F
オプションとしてのサポートを終了する
凝縮ポット
センサー材料: AISI 316Ti -

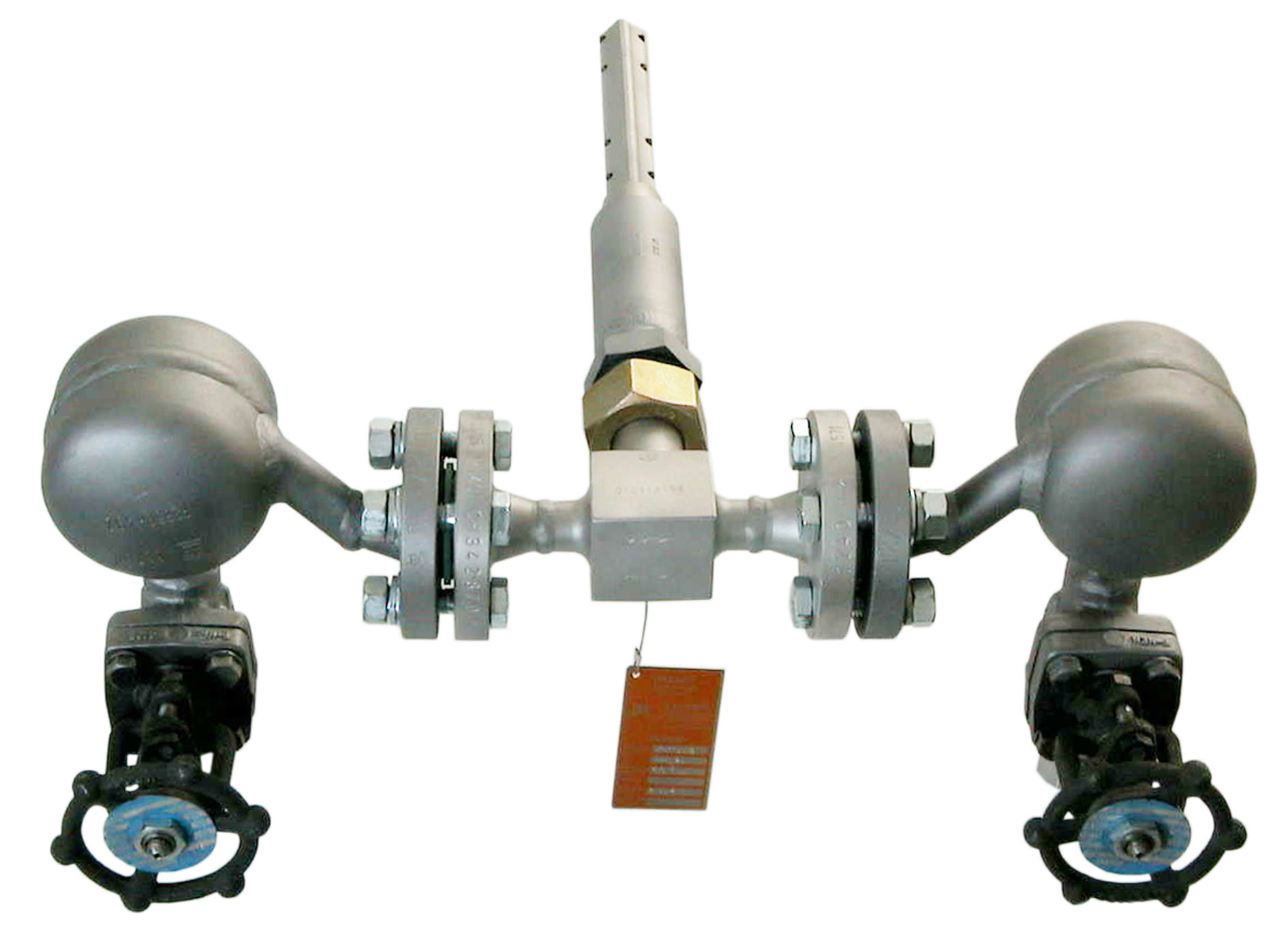

ITABAR IBFD HTシリーズ
フランジ付きプロセス接続
高温設計
PN16-PN400 150ポンド-2500ポンド
DN40-DN1000 11/2"-32"
センサーサイズ:20/25/35
最高温度: 650°C / 1202F
凝縮ポット
センサー材料:AISI 316Ti 16Mo3;13CrMo4.4;10CrMo9.10;X10CrMoVnb91. -

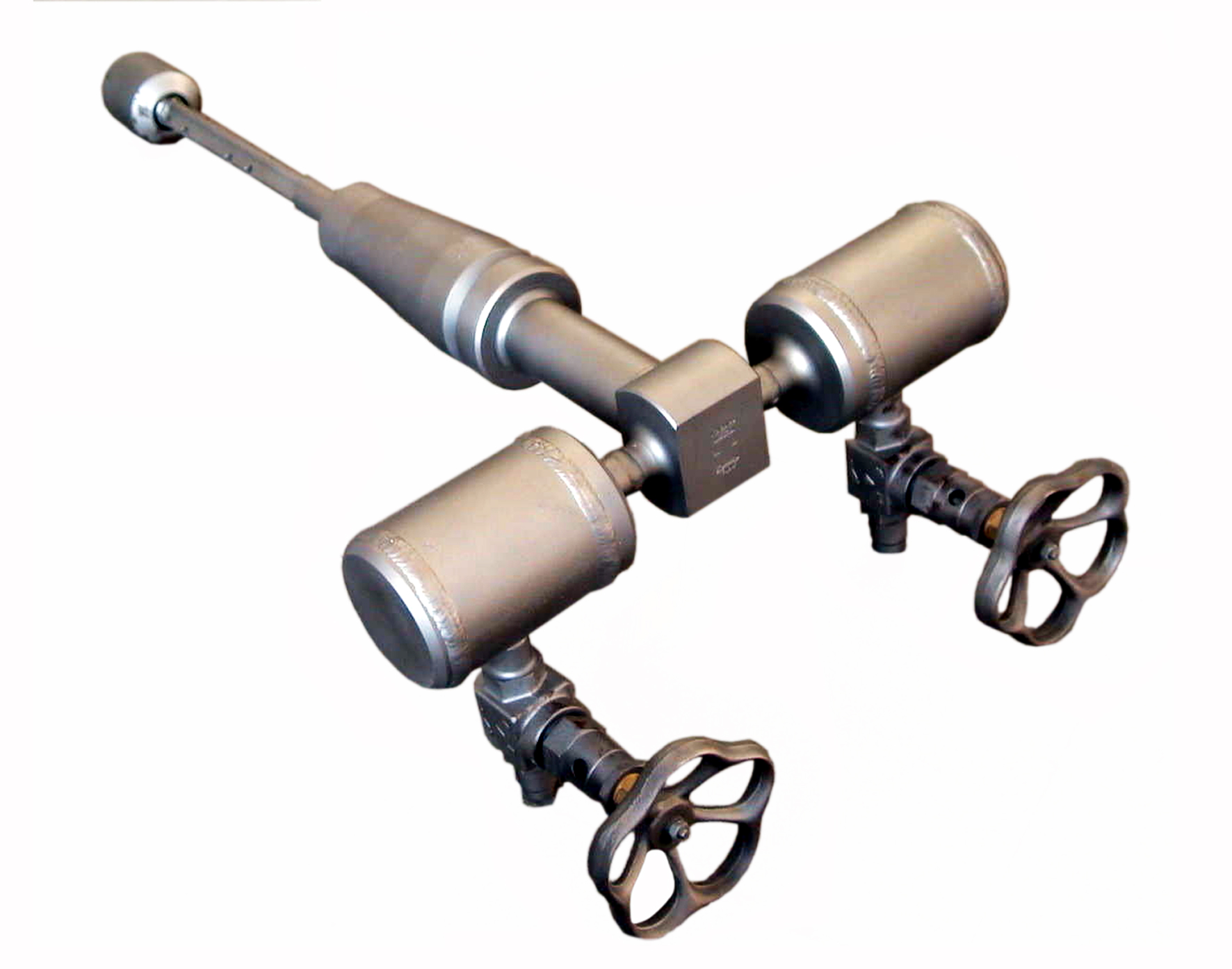

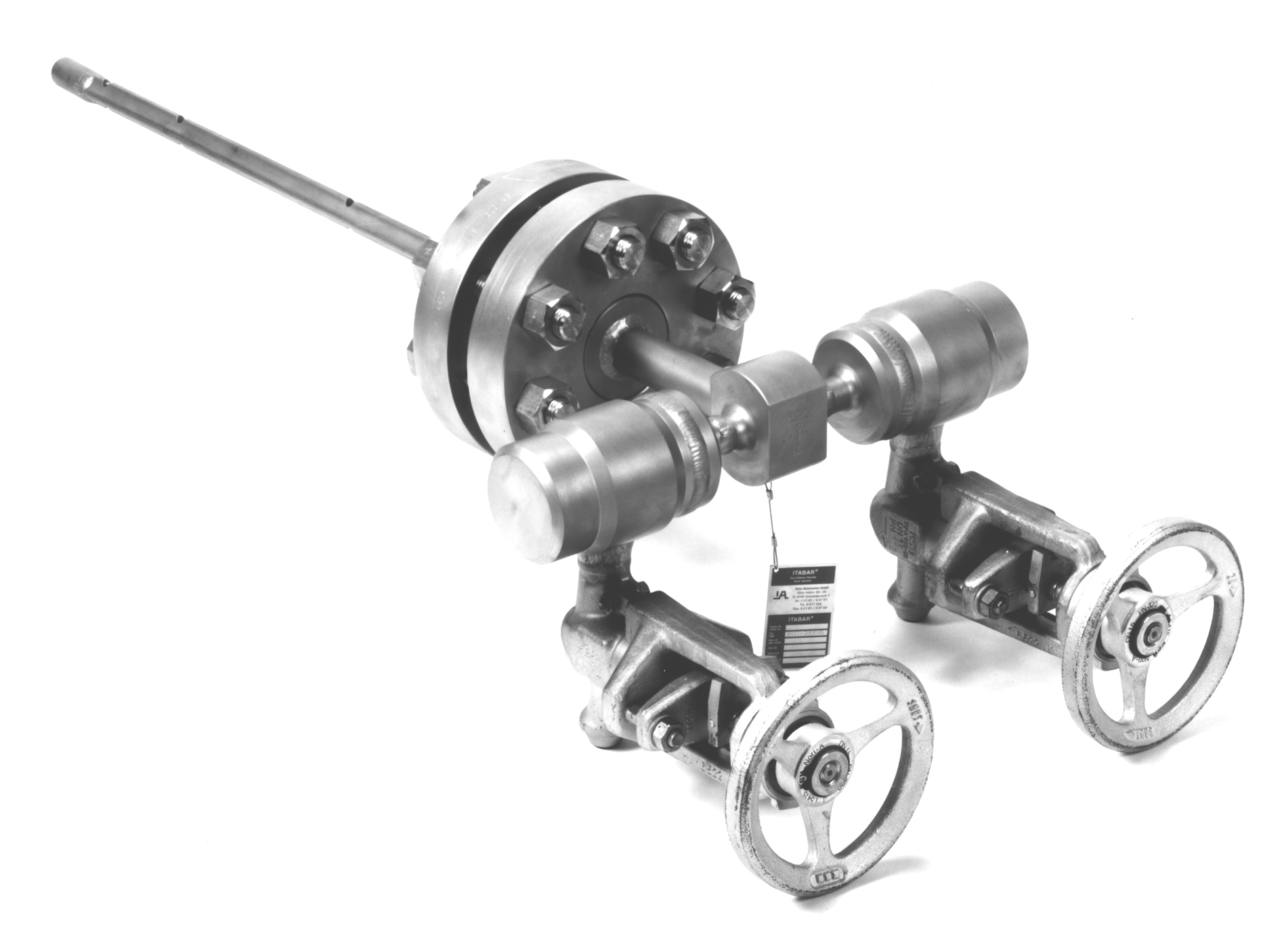

ITABAR IBFD HTGシリーズ
高温高圧用の完全溶接機設計
PN400-2500ポンド
DN40-DN1000 11/2"-32"
センサーサイズ:20/25/35
最高温度: 650°C / 1202F
凝縮ポット
センサー材料:AISI 316Ti;16Mo3;13CrMo4.4;10CrMo9.10;X10CrMoVnb91. -

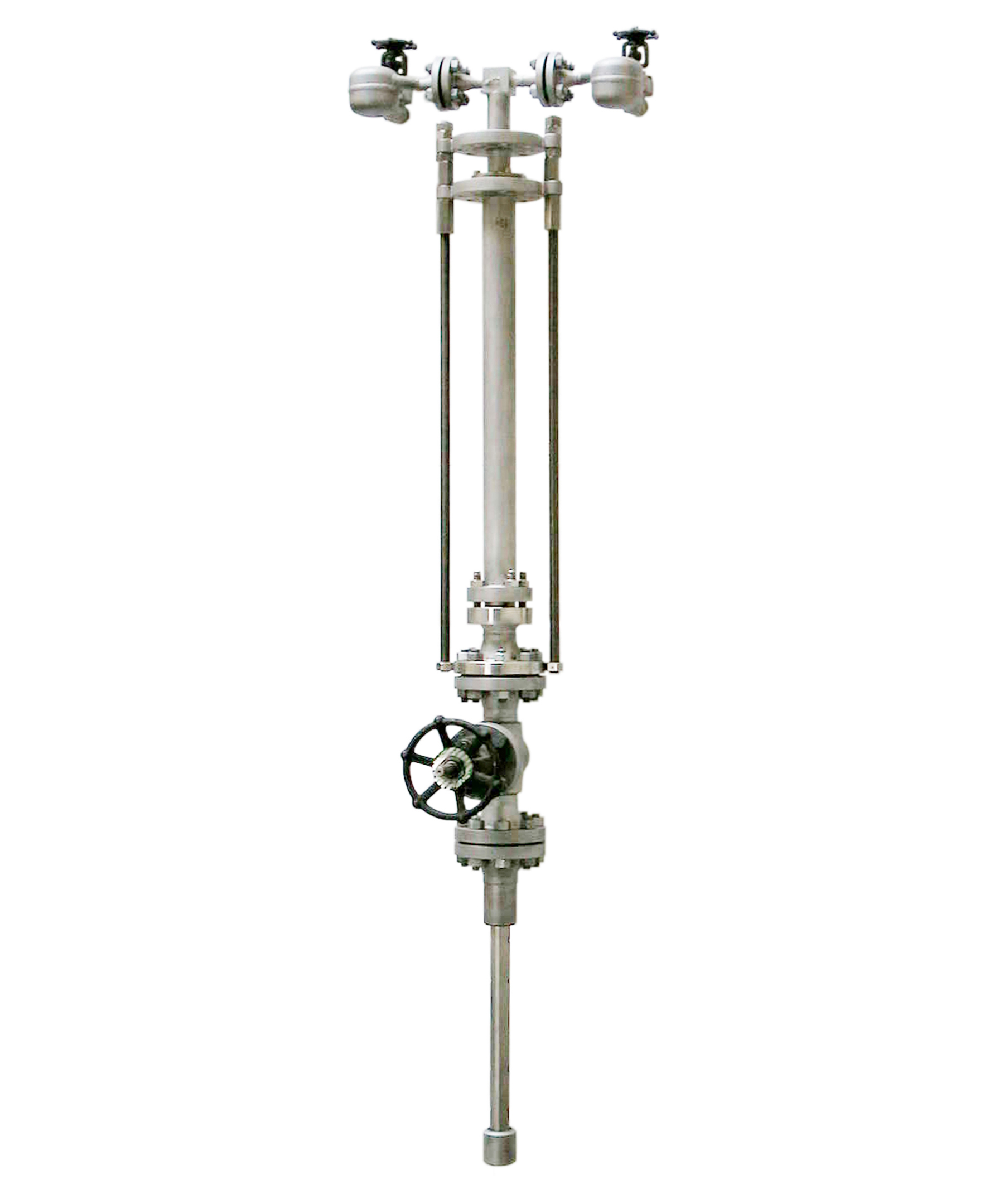

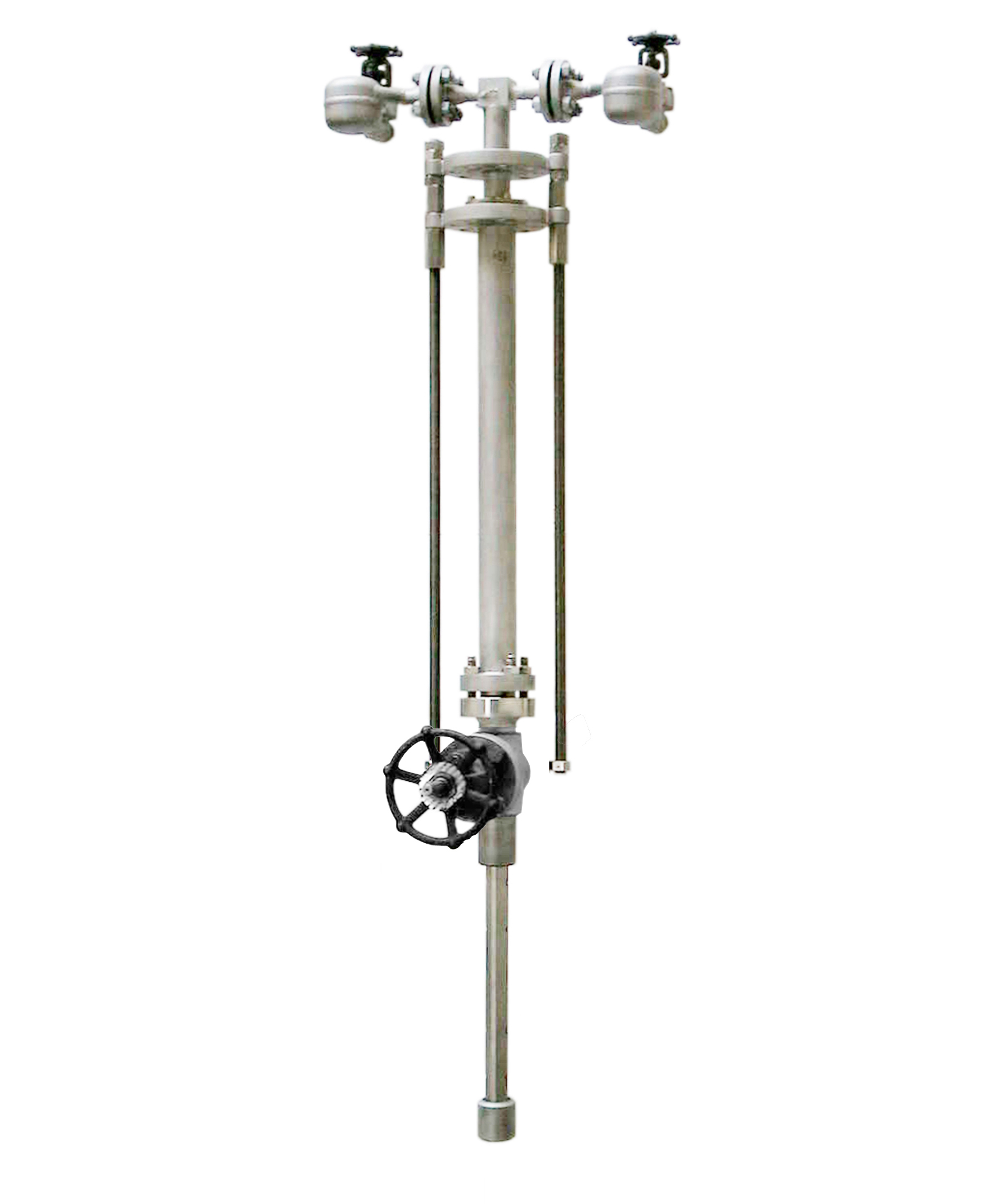

ITABAR FTMDシリーズ
スレッド化プロセス接続
PN16-PN40 150ポンド-300ポンド
DN40-DN1200 11/2"-48"
センサーサイズ:20/25/35
最高温度: 450°C / 842F
ギアリングで格納式
オプションのギアボックス
凝縮ポット
センサー材料: 316Ti -
ITABAR FTMDシリーズ
ゲフランシュター・プロゼス・アンシュルス
PN16 PN40 150ポンド-300ポンド
DN40-DN2000 1-1/2" - 80"
センサーグレッセ:20/25/35
最高温度: 450°C/ 842F
センサー材料: 316Ti
液体および気体の流れ
tabar液体およびガス流量センサは、1175°Cまでの温度と400barの圧力の環境で動作するように設計されています。 お客様の要件に合わせて、さまざまなデザインと材料を選択できます。
-

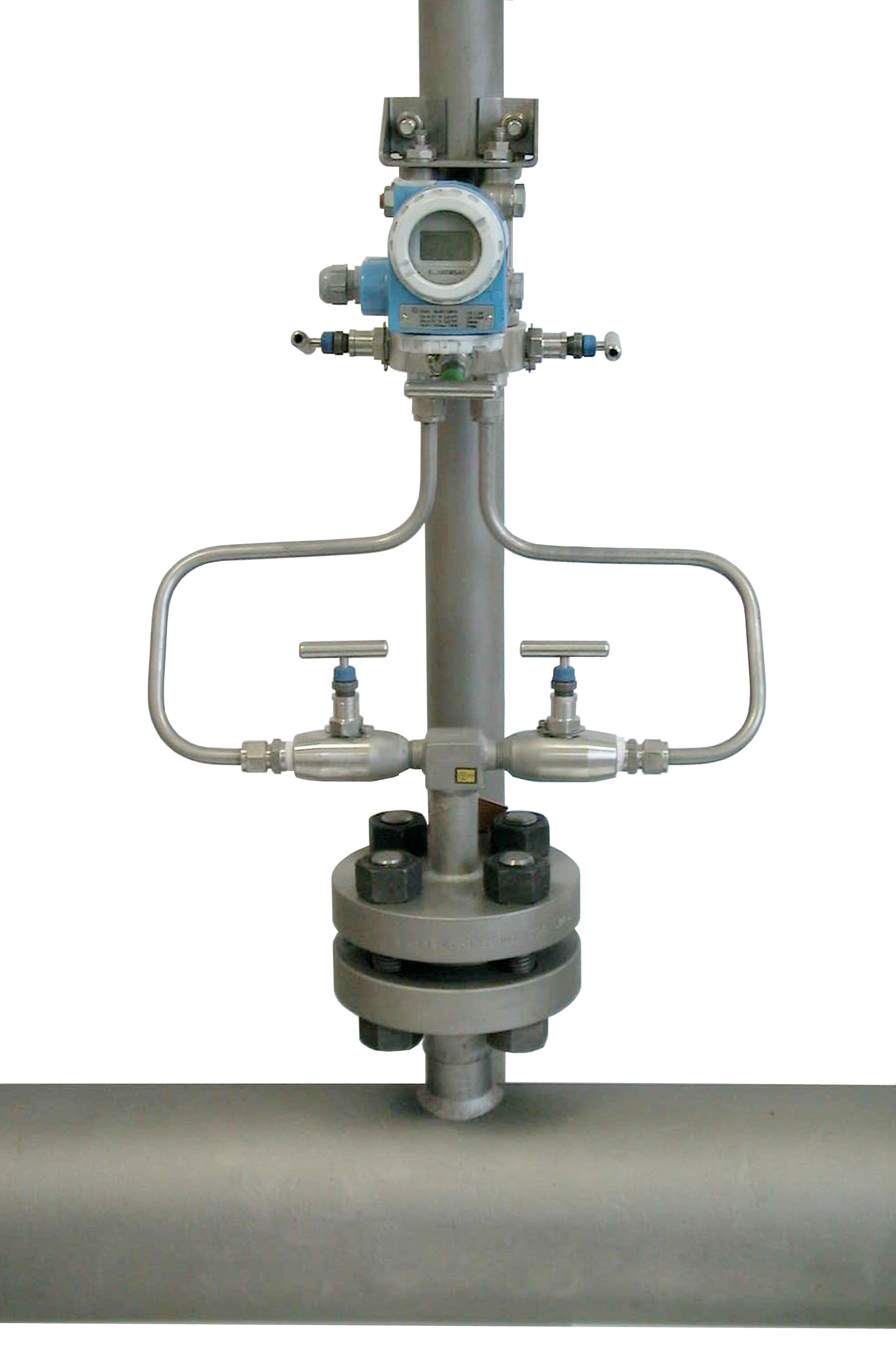

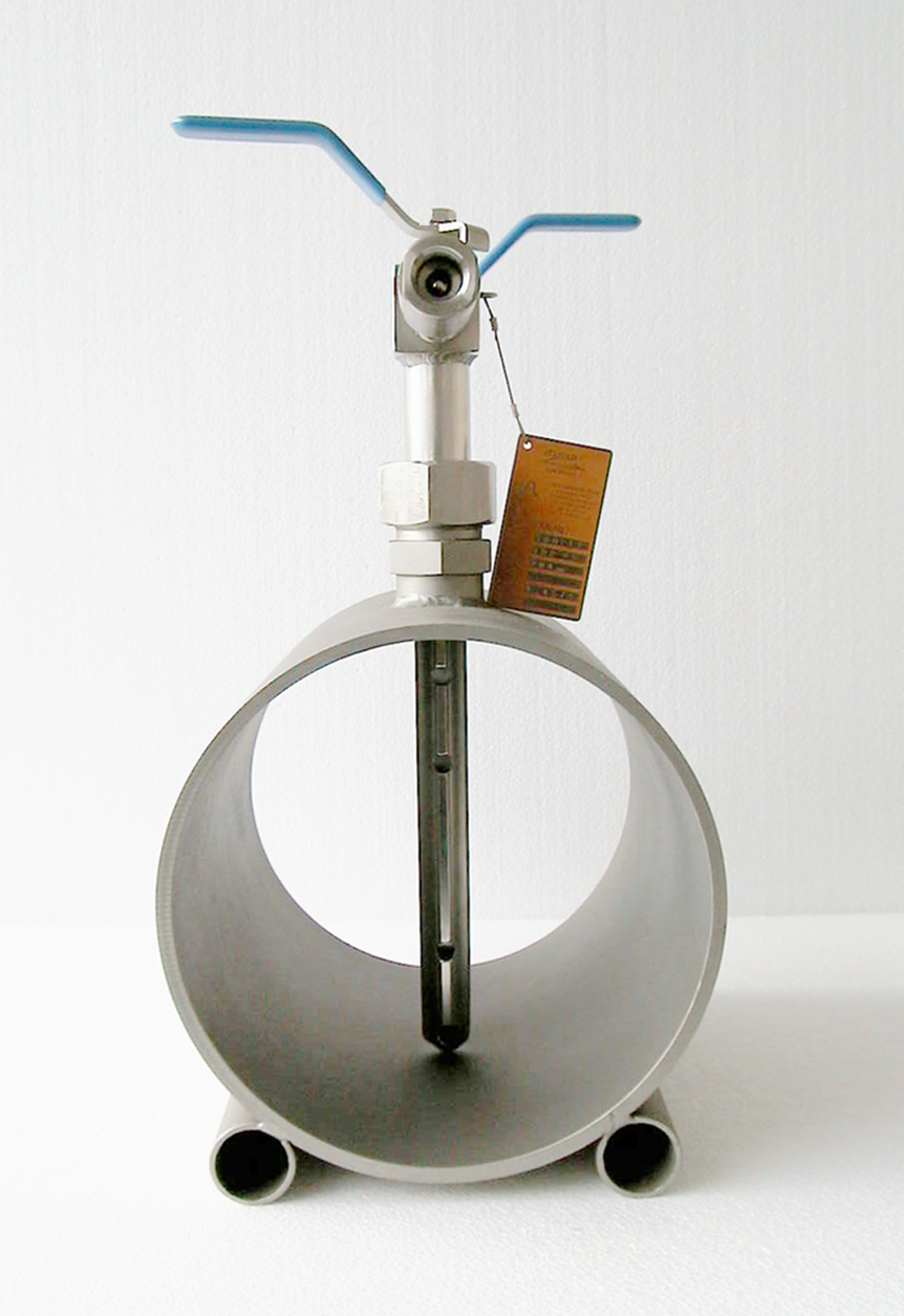

ITABAR IBRシリーズ
スレッド化プロセス接続
PN16-PN40 150ポンド-300ポンド
DN25-DN2000 1"-80"
センサーサイズ:20/25/35/65
最高温度: 450°C / 842F
オプションとしてのサポートを終了する
センサー材料: AISI 316Ti -
ITABAR IBFシリーズ
フランジ付きプロセス接続
PN16-PN400 150ポンド-2500ポンド
DN25-DN2000 1"-80"
センサーサイズ:20/25/35/65
最高温度: 1175°C / 2147F
センサー材料:AISI 316Tiデュプレックス、904L、ハステロイC4、インコロイ800、インコネル600、モネル400、PVDF、チタングレード2 -

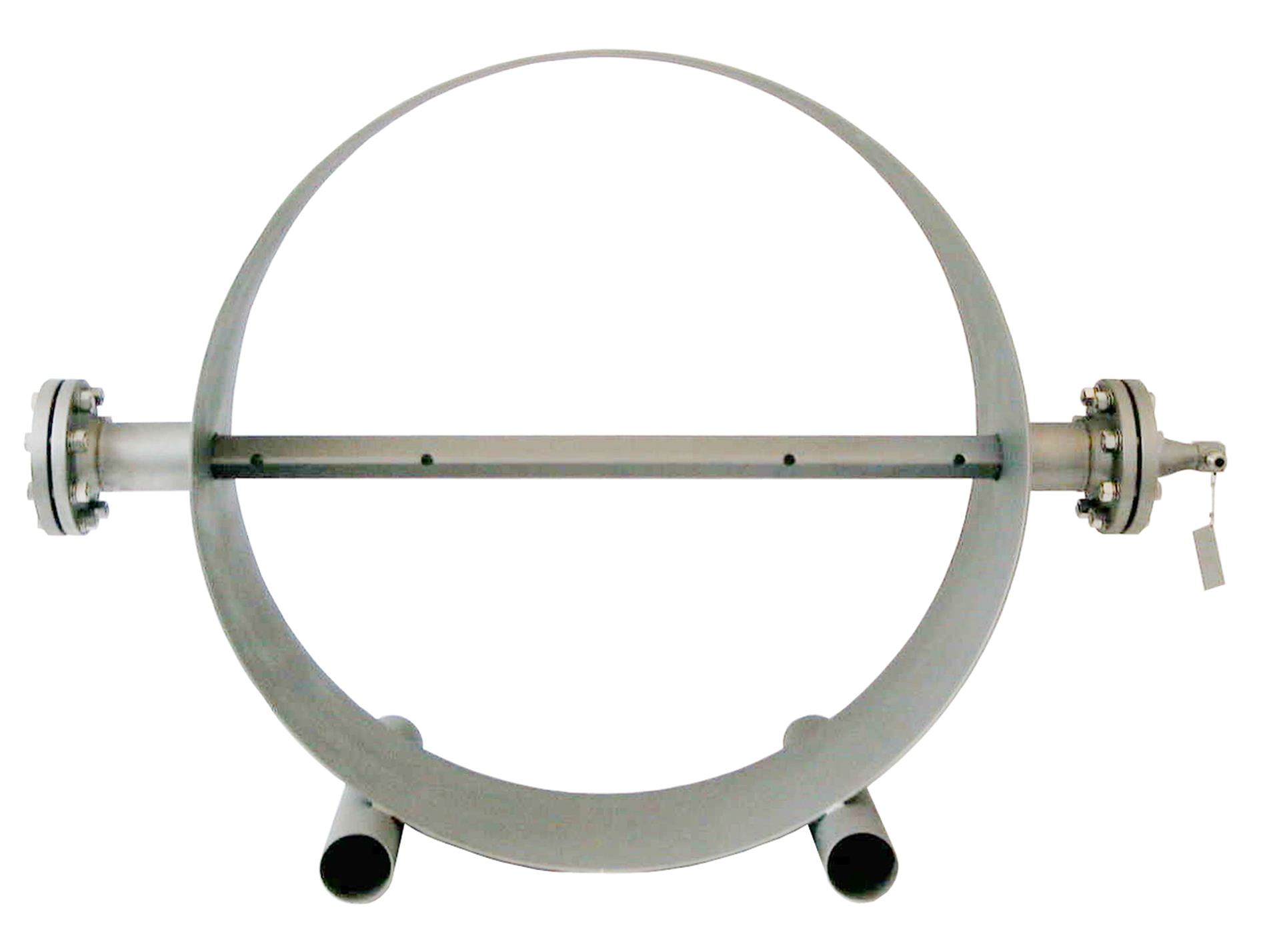

ITABAR IBF-100シリーズ
フランジ付きプロセス接続
PN16-150ポンド
DN300-DN12000 12"-475"
センサーサイズ:65
最高温度: 1175°C / 2147F
センサー材質:AISI 316Ti 904L、ハステロイC4、インコロイ800、PVDF、インコネル600 -

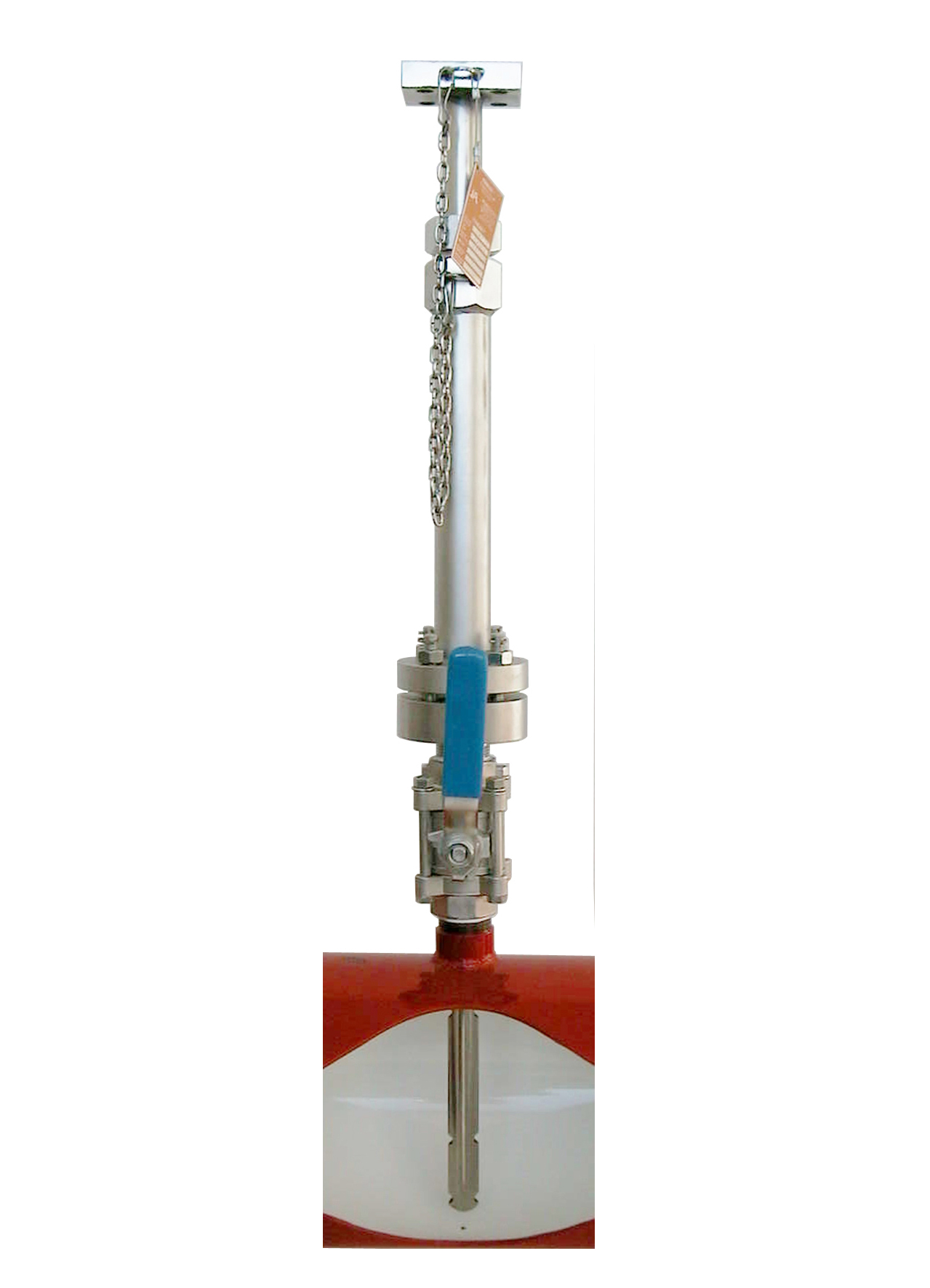

ITABAR IBFD FTNシリーズ
スレッド化プロセス接続
PN16-PN40-150-300ポンド
DN40-DN1800 11/2"-72"
センサーサイズ:20/25/35
最高温度: 450°C / 842F
センサー材料: AISI 316Ti
チェーンによるリトラクション -

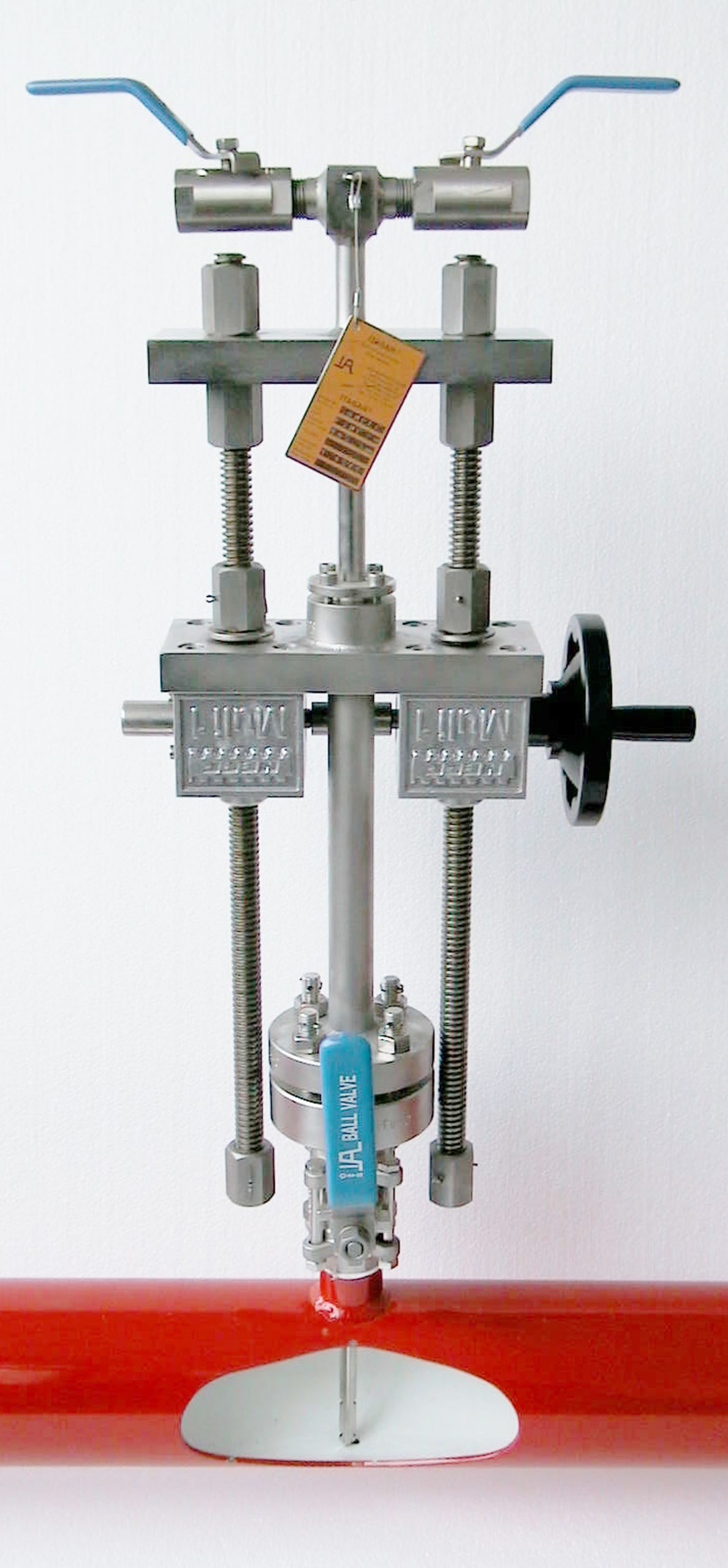

ITABAR FTMシリーズ
スレッド化プロセス接続
PN16-PN40-150ポンド-300ポンド
DN40-DN1800 11/2"-72"
センサーサイズ:20/25/35
最高温度: 450°C / 842F
センサー材料: AISI 316Ti
ギアリングによる抽出
オプションのギアボックス -

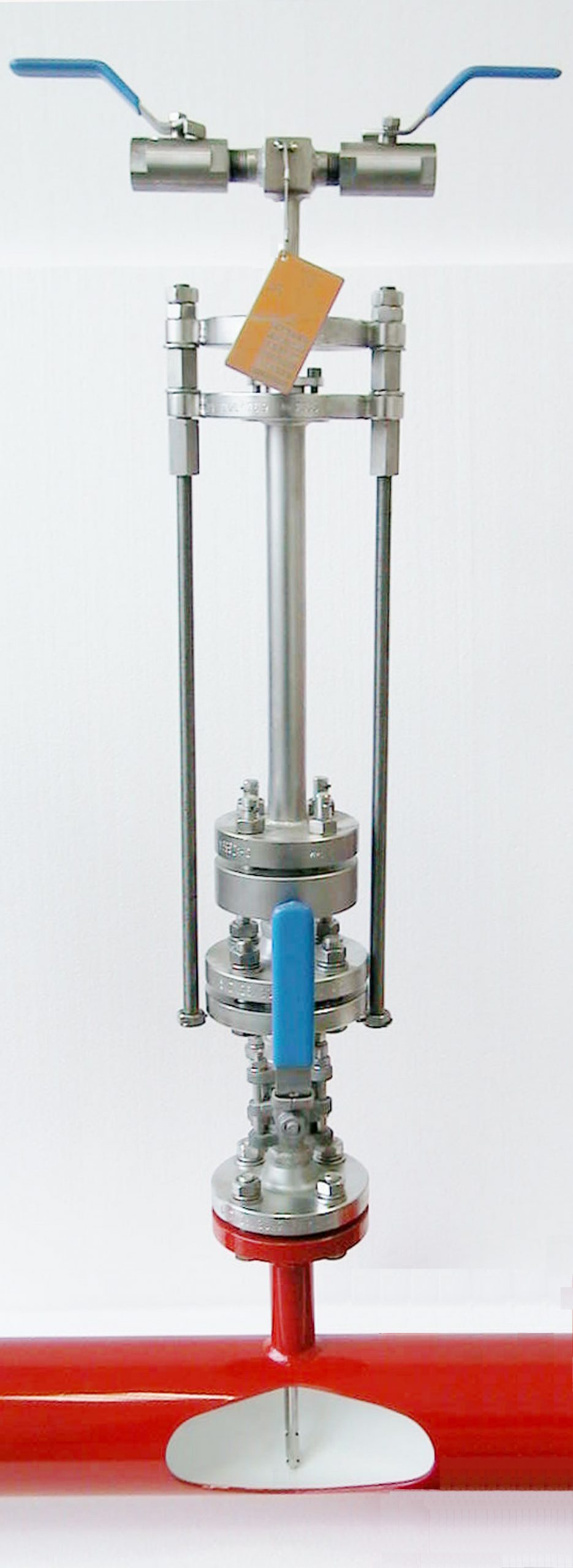

ITABAR FTHシリーズ
スレッド化プロセス接続
PN16-PN100 150ポンド-600ポンド
DN40-DN1800 11/2"-72"
センサーサイズ:20/25/35/65
最高温度: 1175°C / 2147F
ギアリングによる抽出
オプションのギアボックス
センサー材質:AISI 316Ti 904L、デュプレックス、ハステロイC4、モネル400、インコロイ800インコネル600

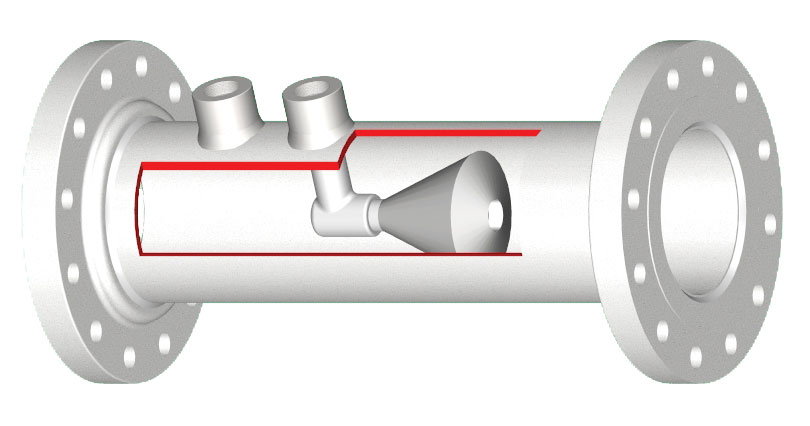

コーン流量計
コーンのターンダウン比は1から10で、エンドユーザーの仕様に従って製造することができます。

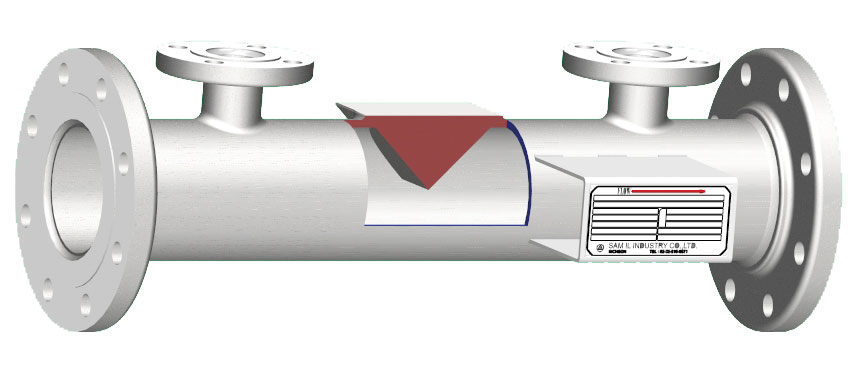

ウエッジユーブ
差圧流量計を使用する他の流体計と比較して、ウェッジチューブは上流と下流の直管の長さが短く、優れた再現性と精度を備えています。ウェッジチューブは、エンドユーザーの仕様に従って製造できます。
